Оборудование для контактной стыковой сварки

концевого режущего инструмента.

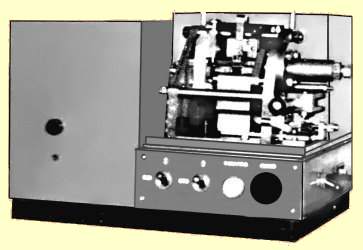

Машина "Г-19"

 для сварки твердого сплава со сталями

    Предназначена для соединения методом контактной
    стыковой сварки твердого сплава с нержавеющими,
    углеродистыми и легированными сталями.


Размеры заготовки под сварку, мм

       Твердый сплав ВК60М            Хвостовик из стали
   Ø 2,4 ± 0,2; L = 4,7 ± 0,2       Ø 2,5; L = 72, не более
   Ø 2,2 ± 0,2; L = 10,0 ± 0,2     Ø 2,5; L = 72, не более



Технология соединения твердых сплавов со сталями
позволяет получить гарантированное качество сварных
соединений, что достигается применением специальной
схемы сварки, позволяющей достичь равномерного
нагрева разнородных свариваемых заготовок в зоне
сварки. Применяется для соединения заготовок
коронковых пил, зубчатых боров, режущего инструмента, например, сверл.


  Наши машины "Г-19" и технология соединения
  твердых сплавов со сталями успешно внедрены на
  ряде предприятий, как Украины, так и за ее пределами.

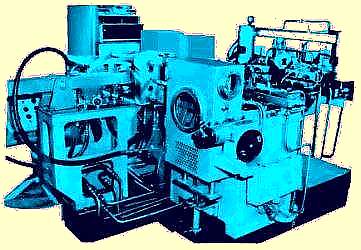

Автомат  "Г-11"
для сварки заготовок концевого
режущего инструмента
.

Предназначен для контактной стыковой сварки инструмента одного диаметра 3; 4; 5; 6 или 8 мм.

Сварочное изделие, получаемое на автомате, является заготовкой для изготовления концевого режущего инструмента и состоит из режущей части и нерабочей части-хвостовика.

Автомат выполняет следующие операции:

- выдачу метчика и хвостовика из загрузочных
  устройств (магазинов) в ручей токоведущих губок
   зажимов;
- зажатие свариваемых деталей;
- контактную стыковую электросварку;
- разжатие заготовок и отвод подвижного зажима;
- захват сваренной заготовки клещами манипулятора и
  перенос ее на позицию срезки грата;
- срезку грата;
- выдачу сваренных заготовок в в накопитель;
- ориентированную укладку сваренных заготовок в тару
  из жаропрочной стали.

Автомат "Г-11" реализует технологию, не требующую участия сварщика-оператора в технологическом процессе.
Сварка, термическая обработка места соединения, удаление сварочного грата и ориентированная укладка сваренных заготовок осуществляется автоматически под контролем программного устройства.
Данная технология производства инструментальных заготовок не требует многочасового их отжига в специальных печах, заготовки сразу передаются на механическую обработку.
